消防車購車案例

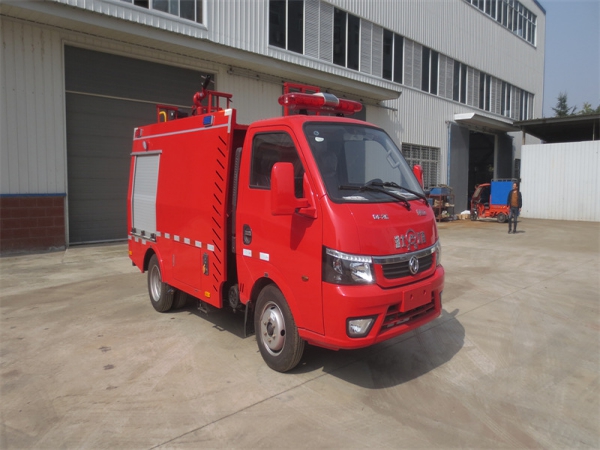

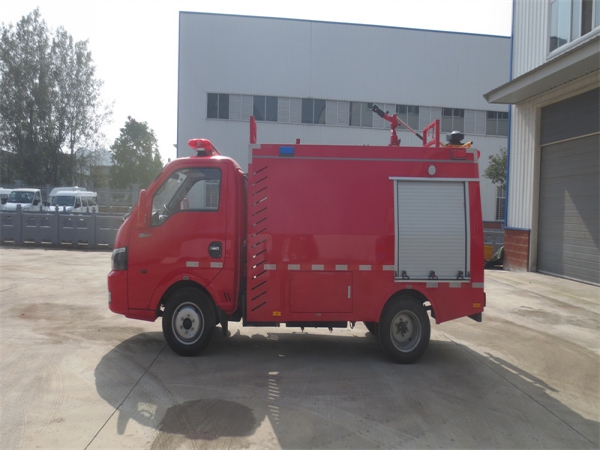

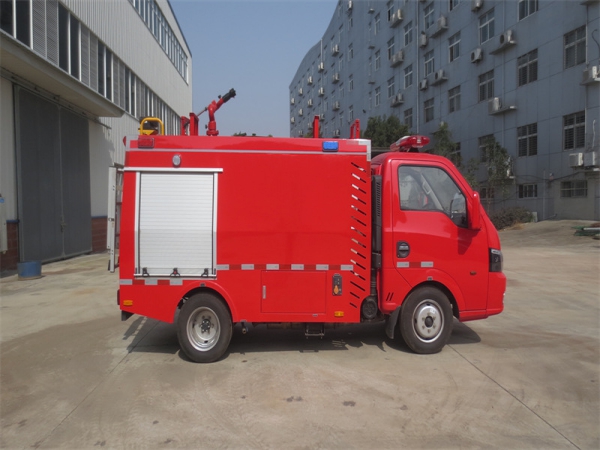

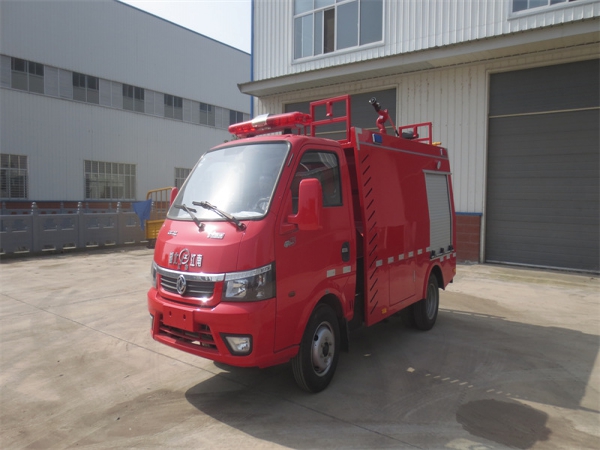

藍牌東風途逸單排水罐消防車

聯系人：張部長

電話：186-7226-3355

微信：186-7226-3355

郵箱：jnxfgw@163.com

網址：www.sss588.com

地址：隨州市北郊星光工業園特1號

【歡迎新老客戶來電或在線咨詢◆歡迎新老客戶來廠或傳真簽訂合同】

【東風微型消防車，國六排放，免征車型】
產品名稱	JDF5041GXFSG10/E6型水罐消防車	外形尺寸	5095×1770×2550
總質量(Kg)	4000	罐體容積(m3)	1.0
額定載質量(Kg)	1000	整備質量(Kg)	2850
駕駛室準乘人數(人)	2	載質量利用系數
接近角/離去角(°)	20/25	前懸/后懸	1190/1020
軸數	2	軸距	2800
軸荷(Kg)	1630/2370	最高車速(Km/h)	100
其它	后伸:85mm;罐體容積:1.0立方米;罐體尺寸:605×1580×1090(mm);ABS型號/廠家:APG3550500A/浙江亞太機電股份有限公司,ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):50×100(mm),離地高度:435mm;主要專用裝置有消防泵,消防炮.
【底盤技術參數】
底盤型號	EQ1045SJ16DC	生產企業	東風汽車股份有限公司
接近角/離去角(°)	20/20,21/21,21/19.7	輪胎規格	185R15LT 8PR
鋼板彈簧片數	3/5	前輪距	1369,1387
燃料種類	柴油	后輪距	1242,1342
排放標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
Q23-95E60	安徽全柴動力股份有限公司	2300	70

整車主要參數

外廓尺寸	5095×1770×2550mm
最大總質量	4000kg
載液量	水：1000kg
最高車速	100km/h
消防泵額定流量	20L/s 1.0MPa
消防炮額定流量	20L/s 1.0MPa
消防炮射程	水≥50m
比功率	70/4=17.5
接近角/離去角	20°/25°

底盤

型號	EQ1045SJ16DC
制造商	東風汽車股份有限公司
發動機額定功率	70kw
發動機排量	2300ml
發動機排放標準	GB17691-2018國Ⅵ
驅動形式	4×2
軸距	2800mm
最大允許總重	4495kg
最小轉彎半徑	≤6m
變速箱	手動
取力器	加裝

乘員室

結構	平頭、原裝單排
司乘人員數	2人
駕駛員位置	左置
設備	原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關；

上裝結構及性能參數

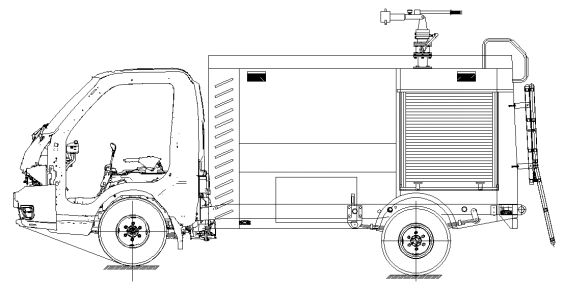

總體布置	整車由消防員乘員室和車身兩大部分組成，車身布置采用整體鈑金式結構，外露水罐，后部為水泵房，罐體為平行長方體廂式容罐。
工藝要求	所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

器材箱和泵室

結構	主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。
器材箱	器材箱位于泵房兩側，兩邊設鋁合金卷簾門，內有照明燈。
泵房	泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
泵房	保溫位置：
爬梯及上車?yán)?/p>	后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
容罐
容量	水：1000kg
材質	優質碳鋼
結構	內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理
罐體固定	與底盤車架螺栓連接
罐體設置	人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
	溢流口：設DN65溢流口1個
	放余水口：設1個DN40水罐放余水口，配球閥
	注水口：在水罐左右兩側各接1只DN65接口
	進出水口：設1個水罐到水泵進水管，DN100閥門，設1個水泵至水罐注水管，DN65閥門，手動控制

水泵

型號	CB10/20-XZ型低壓車用消防泵
形式	常壓離心式
額定流量	20L/s @1.0MPa
出口額定壓力	1.0MPa
最大吸深	7m
引水裝置	活塞式真空泵
引水時間	最大吸深時≤35s

管路系統

管道材質	優質無縫鋼管
吸水管路	泵房后側設一個DN100吸水口
注水管路	水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路	泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
冷卻水管路	配有冷卻取力器的冷卻水管路及控制閥

控制面板主要包括駕駛室控制和泵室控制兩部分

駕駛室內控制	水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制	智能控制屏，上裝總電源開關、參數顯示、狀態顯示

電氣設備

附加電氣	設獨立電路
輔助照明	消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈	車身兩側安裝紅、藍兩色頻閃燈
警示裝置	長排全紅警燈，安裝在駕駛室頂部
警示裝置	警報器，其控制盒在駕駛員前下方
火場照明	上裝后部安裝35W消防探照燈1個

表面處理

面漆	優質國產漆
顏色	車體外表面主色為RO3消防紅

器材配備（標配）

類別	序號	名稱	規 格	數 量	單位	備注
隨車技術 文件	1	消防車使用說明書		1	本
	2	消防車合格證		1	單
	3	消防車器材配置表		1	單
	4	汽車底盤保修手冊		1	本
	5	汽車底盤合格證		1	單
	6	消防泵使用說明書		1	本
	7	隨車附件（工具）		1	套	原底盤隨車附件、工具
消防器材	1	吸水管	2米	2	根	螺紋式
	2	濾水器		1	件	螺紋式
	3	水帶	13-65-20	4	盤	內扣式
	4	異徑接口		2	件	內扣式
	5	水帶包布		4	件
	6	水帶掛鉤		4	件
	7	地上消火栓扳手		1	件
	8	地下消火栓扳手		1	件
	9	吸水管扳手		2	件
	10	直流開關水槍		1	支	內扣式
	11	直流開花水槍		1	支	內扣式
	12	滅火器		1	具
	13	消防桶		1	個
