消防車購車案例

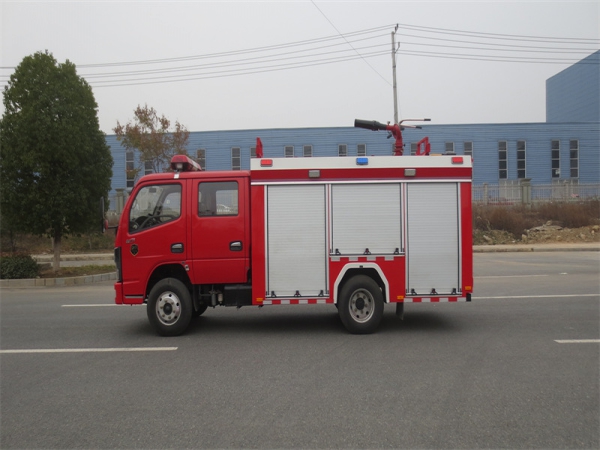

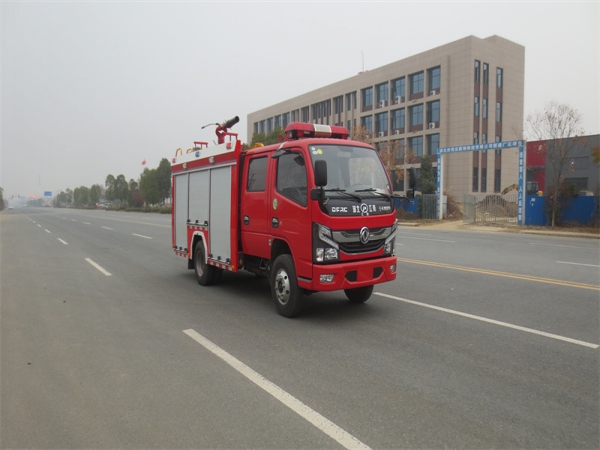

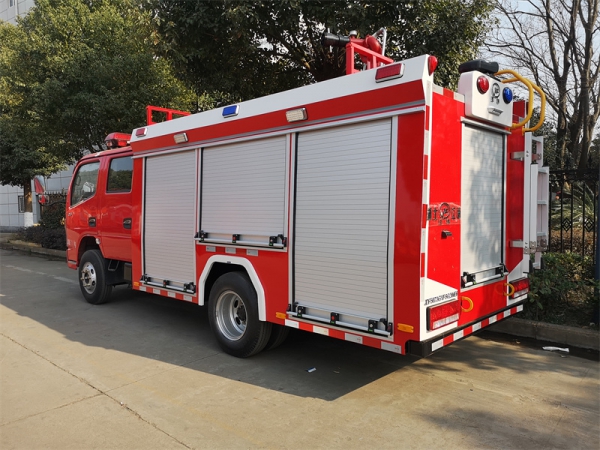

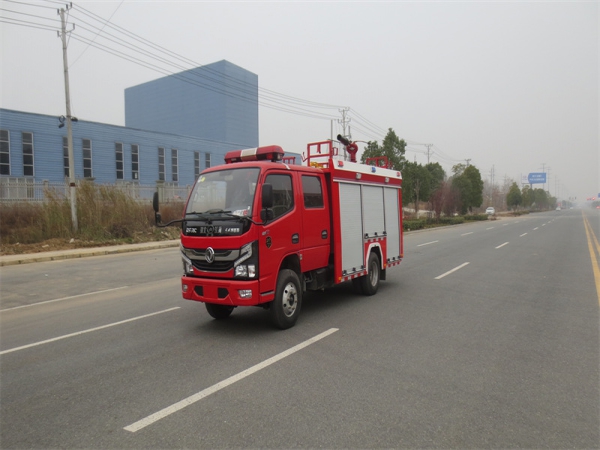

東風2.5噸水罐消防車

聯系人：張部長

電話：186-7226-3355

微信：186-7226-3355

郵箱：jnxfgw@163.com

網址：www.sss588.com

地址：隨州市北郊星光工業園特1號

【歡迎新老客戶來電或在線咨詢◆歡迎新老客戶來廠或傳真簽訂合同】

【東風2.5水罐消防車技術參數】
產品名稱	JDF5073GXFSG20/E6型水罐消防車
總質量(Kg)	7100	罐體容積(m3)	2.35
額定載質量(Kg)	2350	外形尺寸	6330×1980×2880
整備質量(Kg)	4375	駕駛室準乘人數(人)	2+3
接近角/離去角(°)	24/13	前懸/后懸	1040/1900
軸數	2	軸距	3308
軸荷(Kg)	2380/4720	最高車速(Km/h)	90
其它	隨底盤選裝駕駛室;后伸:82mm;罐體容積:2.35立方米;罐體尺寸(長×寬×高):2180×1000×1130(mm);ABS型號/廠家:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):100×100(mm),離地高度:390mm;主要專用裝置有消防泵,消防炮.
【底盤技術參數】
底盤型號	EQ1075DJ3CDF	底盤名稱	載貨汽車底盤（二類）
商標名稱	東風牌	生產企業	東風汽車股份有限公司
外形尺寸	5845×1980×2160	輪胎數	6
接近角/離去角(°)	24/13	輪胎規格	7.00R16,7.00R16LT 14PR
鋼板彈簧片數	6/6+5,3/3+3,6/4+3,6/5+2,6/3+3	前輪距	1521
燃料種類	柴油	后輪距	1498,1586,1670
排放標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
Q23-115E60	安徽全柴動力股份有限公司	2300	85

一、整車主要參數

外廓尺寸	6330×1980×2880mm
最大總質量	7100kg
載液量	水罐車載水2350kg
最高車速	90km/h
消防泵額定流量	30L/s 1.0MPa
消防炮額定流量	水罐車：30L/s 1.0MPa
消防炮射程	水罐車：≥55m
比功率	90/7.1=12.67
接近角/離去角	24°/13°

二、底盤

1、底盤主要參數

型號	EQ1075DJ3CDF
制造商	東風汽車股份有限公司
發動機額定功率	85kw
發動機排量	2000ml
發動機排放標準	GB17691-2018國Ⅵ
驅動形式	4×2
軸距	3308mm
最大允許總重	7360kg
最小轉彎半徑	≤7m
變速箱	手動
取力器	夾心

2、乘員室

結構	平頭、四門，原裝雙排
司乘人員數	2+3人
駕駛員位置	左置
設備	原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關；

三、上裝結構及性能參數

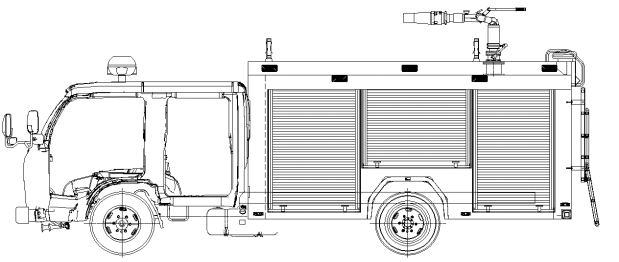

總體布置	整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。
工藝要求	所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

1、器材箱和泵室

結構	主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。
器材箱	器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒
泵房	泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。

爬梯及上車?yán)?/p>

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。

2、水罐
容量	2350kg
材質	優質碳鋼，厚度為3mm
結構	內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置
	溢流口：設DN65溢流口1個
	放余水口：設1個DN40水罐放余水口，配球閥
	注水口：在水罐左右兩側各接1只DN65接口
	進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制

四、水系統

1、水泵

型號	CB10/30-XZ型車用消防泵
形式	離心式
額定流量	30L/s @1.0MPa
出口額定壓力	1.0MPa
最大吸深	7m
引水裝置	活塞式真空泵
引水時間	最大吸深時≤50s

1、管路系統

管道材質	優質無縫鋼管
吸水管路	泵房后側設一個DN100吸水口
注水管路	水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路
出水管路	泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋
冷卻水管路

五、滅火裝置

1、車載水炮

型號	PS30W
制造商	成都威斯特消防機械有限公司
回轉角度	360°水平回轉
最大仰/俯角	俯角≤-15°，仰角≥+60°
流量	30L/S
射程	≥55m

六、消防控制系統

控制面板主要包括駕駛室控制和泵室控制兩部分

駕駛室內控制	水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制	上裝總電源開關、參數顯示、狀態顯示

七、電氣設備

附加電氣	設獨立電路
輔助照明	消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈	車身兩側安裝紅、藍兩色頻閃燈
警示裝置	長排全紅警燈，安裝在駕駛室頂部
警示裝置	警報器，其控制盒在駕駛員前下方
火場照明	上裝后部安裝35W消防探照燈1個
